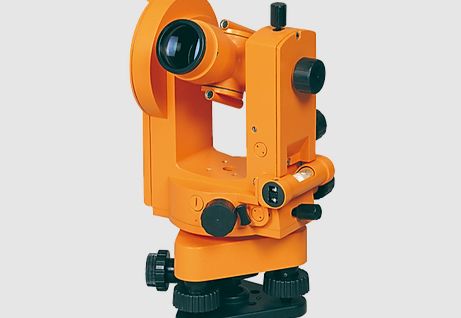

Teodolitt: nøyaktige vinkler for bygg og oppmåling

En teodolitt er et presisjonsinstrument for å måle horisontale og vertikale vinkler. Den brukes ofte i bygg- og anleggsprosjekter, landmåling, prosjektering og kontrollmålinger. Når grunnmuren skal ligge riktig, en vegg skal stå i vater eller en vei skal følge en nøyaktig linje, er teodolitten et av de viktigste hjelpemidlene.

Instrumentet kombinerer optikk, mekanikk og finjustering i én kompakt enhet. Med teleskop med forstørrelse, nøyaktige sirkler for avlesning og innebygde nivelleringssystemer gir en teodolitt målinger som både er raske og svært presise. Riktig brukt er den en trygg forsikring mot dyrt omarbeid og unødvendige feil på byggeplassen.

Hva er en teodolitt og hvordan fungerer den?

En teodolitt er i hovedsak et teleskop montert på en roterende base. Instrumentet kan roteres både horisontalt og vertikalt, slik at brukeren kan sikte inn faste punkter i terrenget og lese av vinkler mellom dem. Slik bygges det opp et nøyaktig bilde av linjer, høyder og retninger.

Noen sentrale kjennetegn ved en moderne teodolitt:

– Forstørrelse på teleskopet: Vanlig forstørrelse er rundt 20x, som gir et klart bilde av målepunkter på avstand.
– Objektivdiameter: For eksempel 30 mm gir god lysstyrke, også ved litt dårlige lysforhold.
– Minste fokuseringsavstand: Rundt 1,2 meter gjør at teodolitten kan brukes både på korte og lengre avstander.
– Nøyaktig avlesning: Direkte lesing ned til 0,1 gon gjør at små avvik i vinkel fanges opp.
– Robust konstruksjon: Arbeidsområde fra rundt -40 C til +50 C gjør instrumentet egnet for nordiske forhold.

Instrumentet står vanligvis på et solid stativ og nivelleres med skruer og boblevater. Mange modeller har innebygd optisk lodd som gjør det enklere å plassere instrumentet nøyaktig over et fast punkt i bakken. Når teodolitten er i vater, kan brukeren sikte på målestaver, byggehjørner, akselinjer eller andre referansepunkter og lese av vinklene.

Den horisontale sirkelen kan for eksempel være gradert i 400 gon, som gir fin oppløsning på målingene. På noen modeller kan en 360-graders sirkel leveres på bestilling, avhengig av hvilke standarder og vaner brukeren har.

Hvor brukes teodolitter i praksis?

Teodolitter er en naturlig del av hverdagen for mange som jobber med bygg, anlegg og geodata. Instrumentet kobles ofte sammen med andre verktøy som lasere, utjevningsinstrumenter og maskinstyringsløsninger. Noen typiske bruksområder:

– Oppmåling før byggestart
Før en byggegrop graves eller en vegtrase stakes ut, må linjer og høyder være godt definert. En teodolitt brukes til å etablere akser, sjekke vinkler i hjørner og sikre at planene på tegnebrettet faktisk lar seg plassere i terrenget.

– Kontroll av plassering under bygging
Når vegger, søyler og konstruksjoner reiser seg, må plasseringen kontrolleres. Med en teodolitt kan man sjekke om vegger står parallelt, om akser treffer hverandre riktig, og om vinkler holder seg innenfor toleransene i prosjekteringsgrunnlaget.

– Infrastruktur og anlegg
Ved vei- og baneutbygging brukes teodolitter til å kontrollere kurvatur, overgangskurver, skjæringer og fyllinger. Små feil i vinkel kan gi store avvik over lengre strekninger, så nøyaktige målinger er avgjørende for både sikkerhet og komfort.

– Industribygg og spesialkonstruksjoner
I industribygg, verksteder og anlegg med maskiner og kraner er presis geometri særlig viktig. Teodolitter bidrar til å plassere skinner, fundamenter og bærende konstruksjoner med høy nøyaktighet.

Når teodolitter kombineres med andre instrumenter, som optiske eller digitale nivelleringsinstrumenter med 24x eller 32x forstørrelse, får man et komplett sett for både vinkel- og høydekontroll. Slik bygges et robust målesystem som tåler kravene i moderne prosjekter.

Hva bør man se etter når man velger teodolitt?

Valg av teodolitt handler om mer enn bare pris. En som jobber daglig ute på anlegg har andre behov enn en som bruker instrumentet noen få ganger i året. Noen viktige punkter å vurdere:

– Nøyaktighet og oppløsning
Hvor små vinkler må du kunne måle? For presisjonsarbeid er direkte lesing ned til 0,1 gon en fordel. For enklere oppgaver kan mindre nøyaktighet være tilstrekkelig, men det lønner seg sjelden å velge for enkelt.

– Optikk og synsfelt
God forstørrelse og tilstrekkelig objektivdiameter gir skarpe bilder også i dårlig lys eller på lange avstander. Kort minste fokuseringsavstand gir mer fleksibilitet i trange omgivelser.

– Robusthet og arbeidsområde
Norsk klima stiller høye krav. Teodolitter som tåler store temperaturvariasjoner og har god beskyttelse mot støv og fukt, gir mer forutsigbar drift og færre stopp.

– Vekt og håndtering
En vekt rundt 2 kilo gjør instrumentet lett å bære og sette opp, samtidig som det er stabilt på stativet. Metallhus og god byggekvalitet gir lengre levetid under røff bruk.

– Tilgang på service og tilbehør
Selv gode instrumenter trenger vedlikehold, justering og innimellom reparasjoner. Det er en fordel å velge leverandør som kan levere både teodolitter, nivelleringsinstrumenter, lasere, stativer og annet tilbehør, samt hjelpe til med kalibrering og support.

For fagfolk som trenger stabile, driftssikre og presise teodolitter, kan det lønne seg å se nærmere på en spesialisert leverandør med lang erfaring. Gundersen & Løken AS og nettbutikken gl-instrumenter.no er et eksempel på en aktør som tilbyr både teodolitt, utjevningsinstrumenter og annet profesjonelt måleutstyr til bygg og anlegg.
